Dans quels secteurs utilise-t-on les joints semi-métalliques ?

Pour un échangeur thermique haute température ou une bride de réacteur chimique, le choix du joint d’étanchéité repose sur des critères techniques précis. Certaines contraintes industrielles extrêmes éliminent de facto les solutions d’étanchéité classiques et imposent des technologies hybrides spécifiques. Les joints semi-métalliques répondent précisément à ces contextes critiques, mais leur adoption nécessite une qualification technique rigoureuse pour éviter toute sous-spécification dangereuse ou sur-dimensionnement coûteux.

Comprendre quels secteurs industriels utilisent massivement ces joints, et surtout pourquoi, permet à tout professionnel de l’industrie d’évaluer objectivement l’adéquation de cette technologie à ses propres installations. Cette qualification repose moins sur une appartenance sectorielle que sur l’identification précise des contraintes opératoires rencontrées.

Joints semi-métalliques : une réponse technique à des contraintes industrielles extrêmes

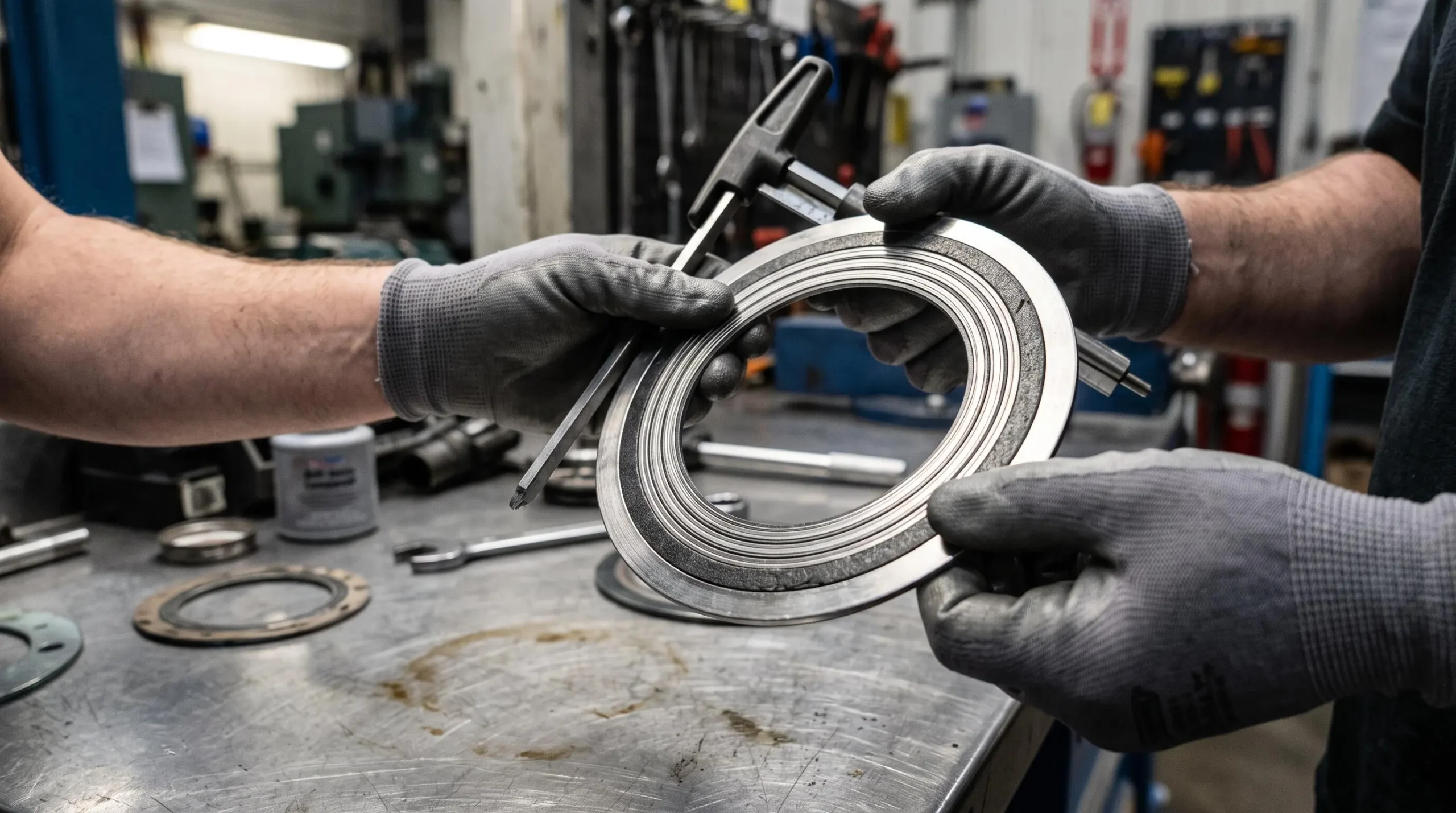

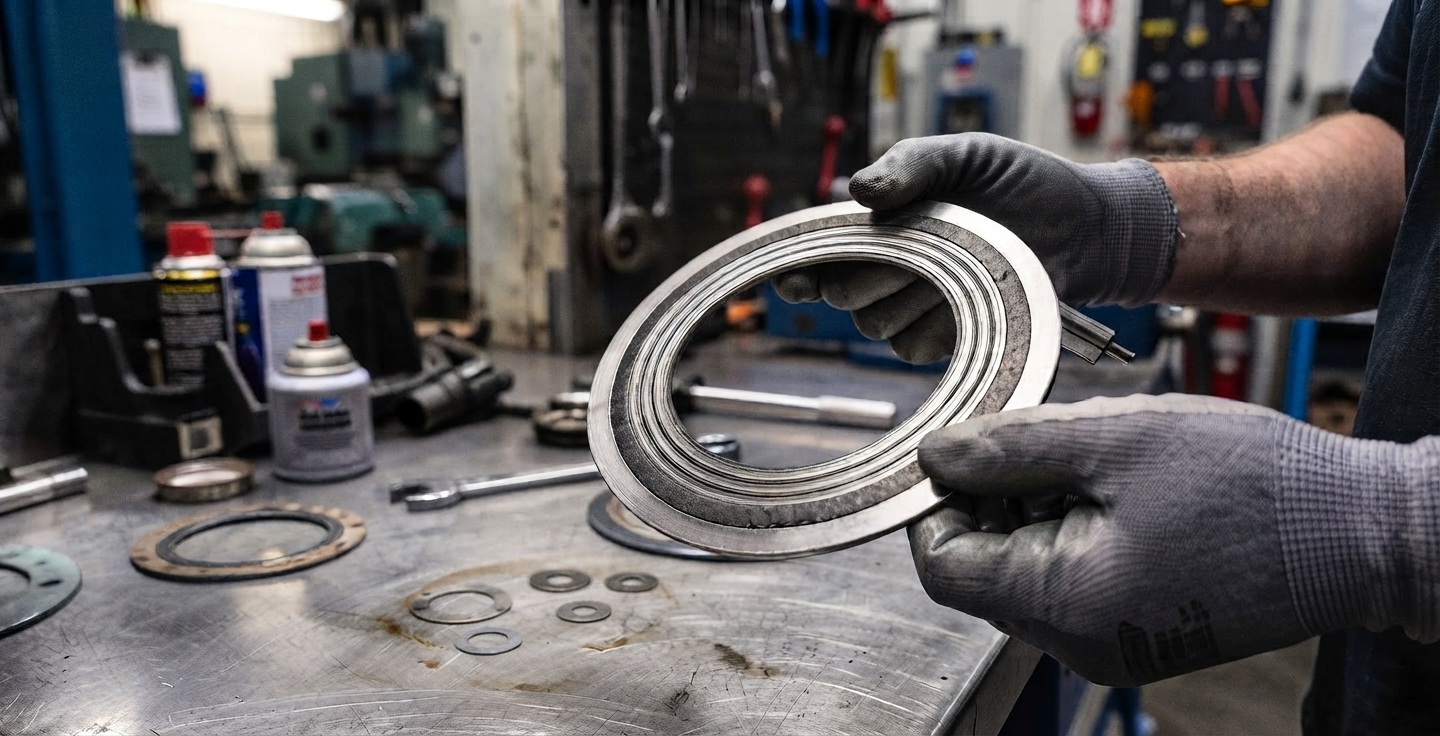

La structure d’un joint semi-métallique repose sur un principe hybride associant une armature métallique (ressort spiralé ou profil strié en acier inoxydable) à une insertion souple (graphite, PTFE ou mica selon les fluides). Cette conception permet de cumuler la résistance mécanique nécessaire face aux hautes pressions et températures extrêmes avec la capacité d’adaptation aux micro-irrégularités des surfaces de brides que seuls les matériaux souples peuvent offrir.

Cette architecture distingue fondamentalement les joints semi-métalliques des deux autres grandes familles d’étanchéité industrielle. Les joints métalliques pleins, entièrement rigides, conviennent à des applications extrêmes très spécifiques mais exigent des états de surface parfaits. À l’opposé, les joints composites tout-organique (fibres aramides, PTFE expansé) restent limités à des plages de température et de pression modérées, typiquement inférieures à 200-250°C et 40 bars selon les matériaux.

Les contraintes industrielles justifiant ce choix technologique se regroupent autour de cinq critères principaux. Les températures extrêmes, qu’elles soient élevées (jusqu’à 1000°C pour certaines insertions en graphite ou mica) ou cryogéniques (jusqu’à -200°C), dépassent rapidement les limites de dégradation des élastomères et composites organiques. Les hautes pressions, typiquement au-delà de 40-50 bars, nécessitent une armature métallique pour résister aux efforts de compression sans fluage permanent. La corrosion chimique sévère impose le choix de matériaux d’insertion spécifiques compatibles avec les fluides véhiculés.

Les cyclages thermiques répétés constituent une contrainte particulièrement critique : les arrêts et redémarrages d’installations provoquent des dilatations et contractions successives que les matériaux organiques supportent mal. Enfin, les exigences fire-safe, imposant le maintien de l’étanchéité même après exposition directe au feu, éliminent d’emblée les solutions tout-organique dans les secteurs pétrole, gaz et pétrochimie soumis à ces normes de sécurité renforcées.

Pourquoi certains secteurs industriels privilégient-ils les joints semi-métalliques ?

L’orientation vers les joints semi-métalliques résulte d’une analyse objective des contraintes opératoires réelles, bien davantage que d’une appartenance sectorielle. Quatre critères techniques majeurs déterminent ce besoin et permettent une auto-qualification rapide de toute installation industrielle.

Le premier seuil critique concerne la température d’exploitation. Au-delà de 200-250°C, les joints composites à base de PTFE ou de fibres aramides montrent des signes de dégradation thermique accélérée, avec perte progressive de leurs propriétés mécaniques et d’étanchéité. Les graphites et micas utilisés dans les insertions semi-métalliques conservent leur intégrité structurelle jusqu’à 400-500°C pour le graphite et au-delà de 800°C pour le mica expansé, selon les conditions d’oxydation.

Le second critère porte sur la pression de service. Au-delà de 40-50 bars, la nécessité d’une armature métallique devient déterminante pour résister aux efforts de compression sans fluage permanent du joint. Les joints spiralés, grâce à leur structure en ressort, peuvent être dimensionnés pour des applications dépassant 100 bars, voire 250 bars dans certaines configurations spécifiques avec renfort métallique supplémentaire.

La nature chimiquement agressive des fluides constitue le troisième facteur d’orientation. Les acides concentrés, bases fortes, solvants chlorés ou hydrocarbures aromatiques attaquent rapidement les élastomères et fibres organiques. Le choix du matériau d’insertion devient alors déterminant : graphite pour les acides et hydrocarbures, PTFE pour les bases et milieux oxydants, mica pour la vapeur surchauffée où le graphite risquerait l’oxydation.

Le quatrième critère, souvent sous-estimé, concerne les cyclages thermiques. Sur un échangeur thermique de raffinerie oscillant entre 300°C en phase de production et température ambiante lors des arrêts maintenance, les joints composites traditionnels se dégradent par fatigue thermique après seulement 2 à 3 cycles. Les technologies semi-métalliques évoluées résistent à plusieurs dizaines de cycles grâce à leur structure hybride présentant une forme de mémoire élastique, limitant ainsi drastiquement les interventions de maintenance et les risques de fuite lors des redémarrages.

L’évolution normative a également joué un rôle structurant dans l’adoption généralisée des joints semi-métalliques. La norme API 6FB, spécifiant les exigences fire-safe pour les équipements d’étanchéité du secteur pétrole et gaz, a été progressivement imposée depuis les années 2000 suite à plusieurs accidents industriels majeurs. Cette exigence réglementaire de maintien de l’étanchéité après exposition directe au feu a de facto éliminé les solutions tout-organique dans de nombreuses applications critiques, indépendamment même des autres contraintes de température ou pression.

Pétrochimie et raffinage : l’étalon-or de l’étanchéité haute performance

Le secteur pétrochimique et du raffinage concentre historiquement le plus fort taux d’adoption des joints semi-métalliques, au point d’avoir établi les standards techniques et normatifs adoptés ensuite par d’autres industries. Cette position de référence s’explique par la combinaison simultanée de contraintes extrêmes que peu d’autres secteurs rassemblent avec une telle intensité.

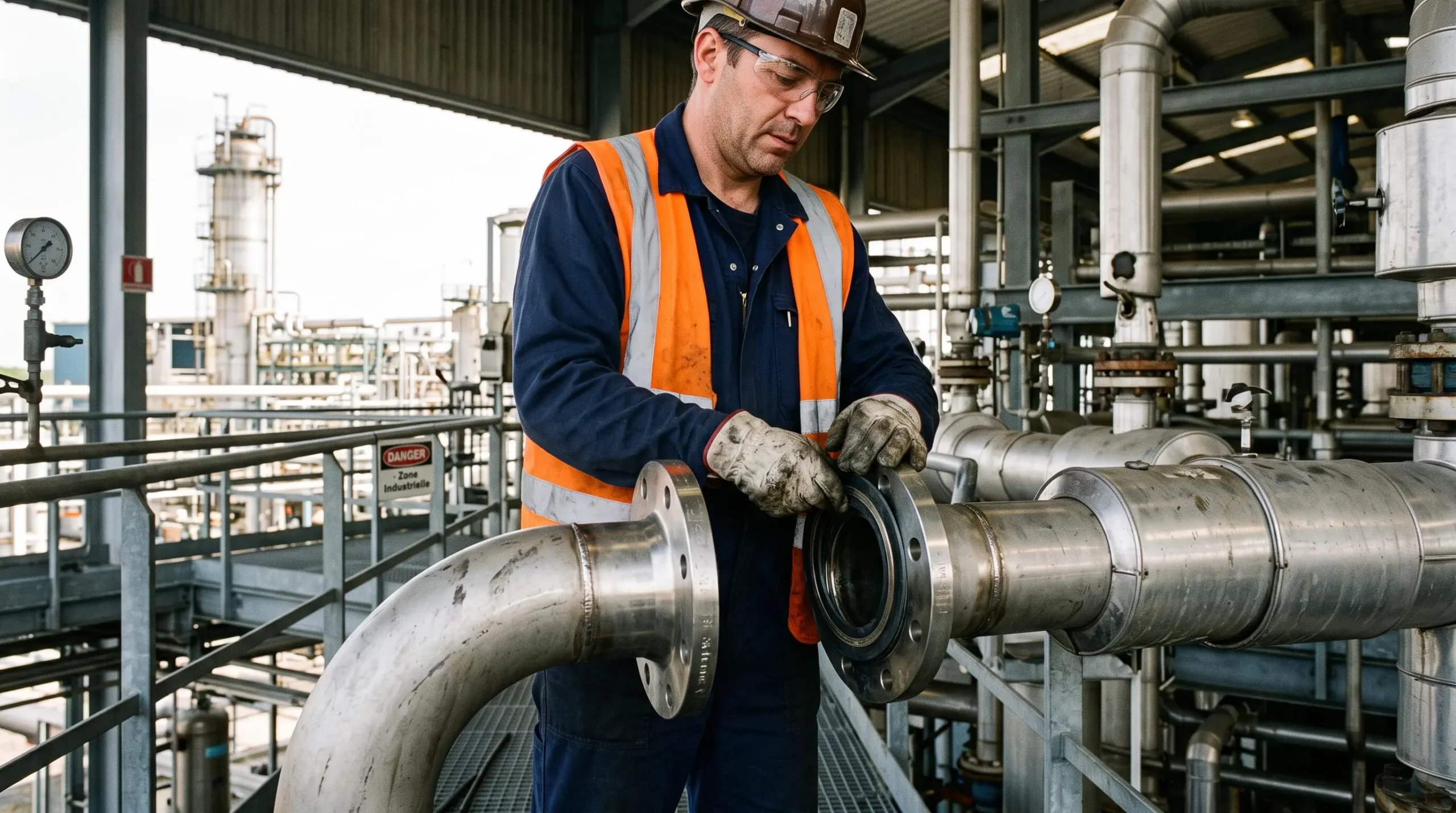

Les équipements emblématiques du raffinage illustrent concrètement ces exigences. Les colonnes de distillation atmosphérique, opérant typiquement entre 300°C et 400°C sous des pressions de 2 à 5 bars, présentent de multiples brides haute température nécessitant une étanchéité absolue face aux vapeurs d’hydrocarbures. Les échangeurs thermiques multitubulaires, soumis à des différentiels de température importants entre circuits, cumulent contraintes thermiques et cyclages répétés lors des phases de démarrage et d’arrêt. Les réacteurs catalytiques de reformage ou d’hydrotraitement fonctionnent sous hydrogène haute pression (jusqu’à 100-150 bars) à des températures dépassant fréquemment 350°C.

Cette concentration de contraintes explique pourquoi le secteur a développé ses propres normes techniques, devenues ensuite des références mondiales. L’American Petroleum Institute (API) a publié plusieurs standards déterminants pour l’étanchéité industrielle, dont l’API 6FB évoquée précédemment. Ces normes dépassent largement le périmètre du secteur pétrolier et s’imposent désormais comme benchmarks dans la chimie lourde, la production énergétique ou le transport de fluides dangereux.

En France, le cadre réglementaire renforce encore ces exigences techniques. Les raffineries constituent des installations classées pour la protection de l’environnement (ICPE) soumises à la directive Seveso seuil haut, imposant des obligations strictes en matière de sécurité et de traçabilité des équipements critiques. Selon le Code de l’environnement, les équipements sous pression dont la pression maximale admissible dépasse 0,5 bar, incluant explicitement brides et raccords, relèvent d’un régime de conformité spécifique. Cette contrainte réglementaire justifie le recours systématique à des solutions d’étanchéité éprouvées et traçables, dont les joints semi-métalliques constituent la référence technique.

Le Service des données et études statistiques (SDES) confirme la continuité opérationnelle de ce secteur exigeant : le facteur de service des cinq vapocraqueurs pétrochimiques encore en activité en France a atteint environ 90% en 2024, contre 78% en 2023. Cette amélioration de la disponibilité opérationnelle résulte notamment d’une maintenance préventive rigoureuse des systèmes critiques, dont l’étanchéité constitue un maillon déterminant.

Énergie, chimie et pharmacie : trois secteurs aux exigences convergentes

Au-delà de la pétrochimie, trois secteurs industriels majeurs partagent des contraintes opératoires qui, bien que de natures différentes, convergent vers le même choix technologique. Cette transversalité démontre que la solution semi-métallique répond à des logiques de contraintes plutôt qu’à des spécificités sectorielles strictes.

Dans la production énergétique nucléaire, les circuits primaires des réacteurs à eau pressurisée fonctionnent à environ 155 bars et 300°C. À ces contraintes thermomécaniques s’ajoute l’exposition à la radioactivité, exigeant des matériaux stables sous irradiation et une fiabilité absolue pour prévenir toute contamination. L’arrêté du 30 décembre 2015 place ces équipements sous pression nucléaires, dont les tuyauteries du circuit primaire principal, sous l’autorité directe de l’Autorité de sûreté nucléaire (ASN). Ce régime de conformité spécifique impose le respect de normes extrêmement strictes, notamment celles de l’ASME Boiler and Pressure Vessel Code, référence mondiale pour les équipements sous pression critiques.

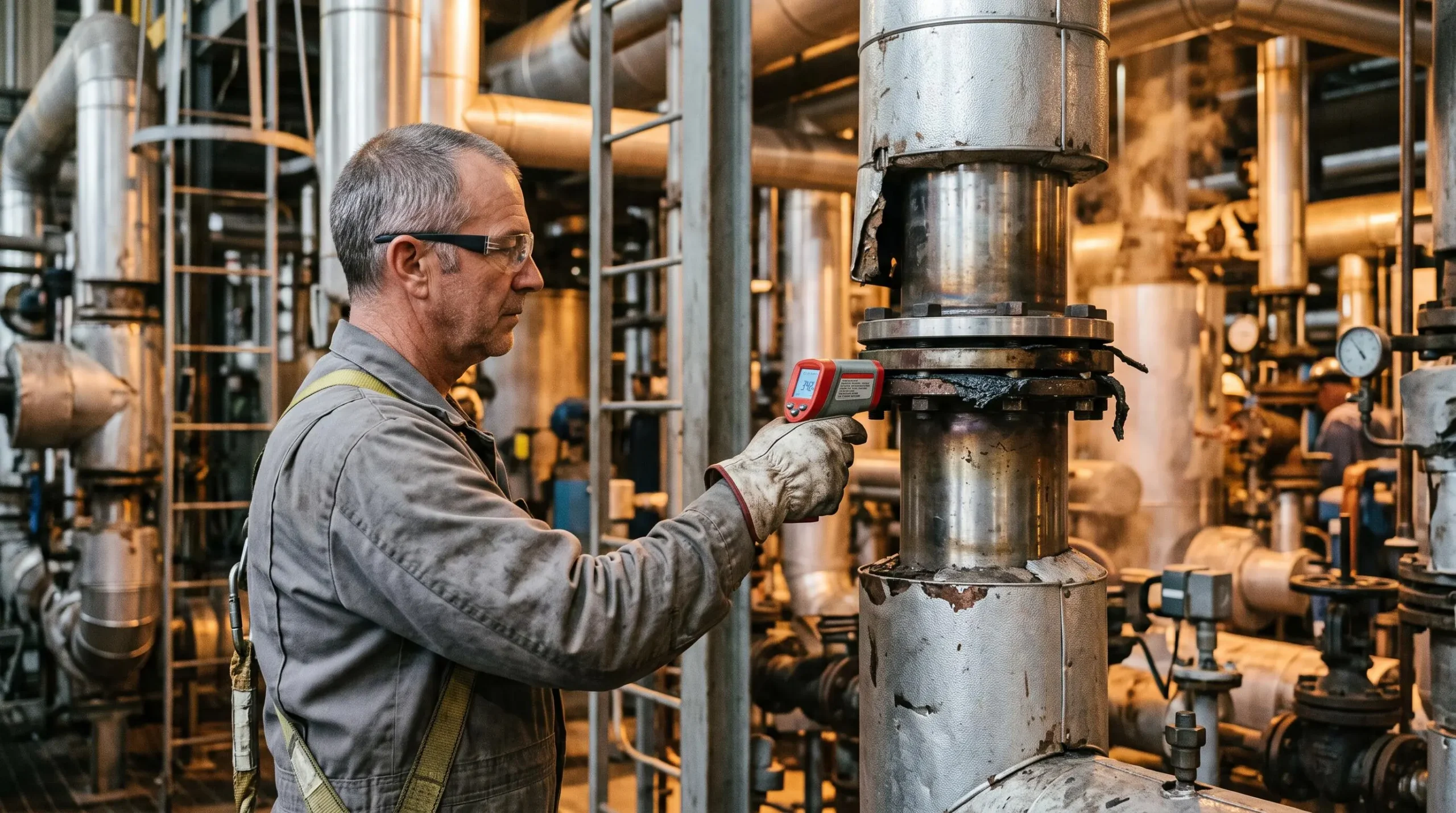

Les centrales thermiques à cycle vapeur, bien que fonctionnant à des températures et pressions moindres que les réacteurs nucléaires, subissent des cyclages thermiques particulièrement agressifs lors des phases de démarrage et d’arrêt. Les générateurs de vapeur, turbines et circuits d’échange thermique nécessitent une étanchéité fiable face à ces variations brutales de conditions opératoires.

L’industrie chimique lourde et de spécialités présente une diversité de contraintes selon les procédés. Les réacteurs de synthèse chimique combinent souvent température élevée et corrosion extrême face à des acides concentrés, bases fortes ou solvants chlorés. La chimie fine et pharmaceutique ajoute une exigence supplémentaire de pureté absolue : toute contamination du produit par dégradation du joint peut compromettre un lot entier de production. Cette contrainte explique la préférence pour des matériaux inertes chimiquement et stables thermiquement, même lorsque les températures restent modérées.

Le secteur pharmaceutique et biotechnologique illustre parfaitement qu’une contrainte principale peut différer radicalement tout en justifiant la même solution technique. Les autoclaves de stérilisation vapeur fonctionnent à 121°C sous pression modérée, des conditions que certains joints composites pourraient théoriquement supporter. Cependant, ces équipements subissent des cycles de stérilisation ultra-répétés, parfois plusieurs fois par jour, créant une fatigue thermique accélérée. L’exigence de contamination microbiologique zéro impose en outre le respect de normes d’hygiène strictes comme celles de l’EHEDG (European Hygienic Engineering & Design Group), privilégiant des matériaux inertes et des surfaces lisses facilement nettoyables, critères que les technologies semi-métalliques satisfont particulièrement bien.

Quels autres secteurs intègrent cette technologie d’étanchéité ?

L’extension progressive des joints semi-métalliques vers de nouveaux secteurs illustre la pérennité de cette technologie et sa capacité d’adaptation à des contraintes émergentes. Plusieurs industries adoptent désormais ces solutions d’étanchéité, soit par similarité de contraintes avec les secteurs historiques, soit face à des exigences spécifiques nouvelles.

L’industrie agroalimentaire haute température partage avec la pharmacie certaines exigences d’hygiène strictes, auxquelles s’ajoutent des contraintes thermiques lors des procédés de pasteurisation, stérilisation UHT ou évaporation. Les températures atteintes, bien que modérées par rapport à la pétrochimie, dépassent fréquemment les limites des élastomères standards. La répétition quotidienne des cycles thermiques et l’obligation de nettoyage intensif entre lots orientent vers des solutions hybrides métalliques conformes aux normes EHEDG.

Le secteur de l’hydrogène, en pleine expansion stratégique, confronte les équipements d’étanchéité à un double défi technique. La perméation, phénomène par lequel les molécules d’hydrogène traversent certains matériaux organiques, impose le recours à des barrières métalliques. Les stations de compression hydrogène pour véhicules fonctionnent à 700 bars, pression extrême nécessitant une conception structurelle robuste. Les électrolyseurs de production d’hydrogène vert, technologies centrales des stratégies énergétiques nationales, combinent également contraintes de pureté et résistance à la corrosion. Le développement accéléré de cette filière en France et en Europe crée une demande croissante pour des solutions d’étanchéité éprouvées adaptées à ces conditions spécifiques.

Les applications cryogéniques, notamment dans les terminaux méthaniers et le transport de GNL (Gaz Naturel Liquéfié), imposent des contraintes de température extrêmes négatives (-162°C pour le méthane liquéfié). À ces températures, la plupart des élastomères perdent toute élasticité et deviennent cassants. Les joints semi-métalliques avec insertions adaptées (PTFE expansé, graphite flexible) conservent leurs propriétés d’étanchéité dans ces environnements cryogéniques tout en résistant aux variations thermiques brutales lors des phases de chargement et déchargement.

Le secteur naval, particulièrement pour la propulsion vapeur haute pression et les circuits fluides critiques, cumule contraintes mécaniques (vibrations, mouvements de structure) et environnement corrosif marin. Cette combinaison oriente naturellement vers des technologies robustes et fiables nécessitant peu de maintenance, critère déterminant pour des équipements en mer où toute intervention s’avère complexe et coûteuse.

Comment identifier si votre secteur nécessite des joints semi-métalliques ?

La qualification objective de l’adéquation des joints semi-métalliques à une installation spécifique repose moins sur une appartenance sectorielle que sur l’identification précise des contraintes opératoires réelles. Une grille d’auto-évaluation rapide permet de déterminer si cette technologie constitue une nécessité technique ou un sur-dimensionnement coûteux.

Règle décisionnelle indicative : si votre installation présente deux critères ou plus parmi cette liste, une investigation approfondie s’impose pour qualifier précisément le besoin. À partir de trois critères, la probabilité que les joints semi-métalliques constituent la solution technique adéquate devient très élevée, et leur adoption relève davantage de la conformité aux meilleures pratiques sectorielles que d’un sur-dimensionnement.

Cette auto-qualification initiale doit néanmoins s’accompagner d’une validation par expertise spécialisée. La consultation d’un expert en étanchéité industrielle, d’un bureau d’études spécialisé ou d’un fournisseur référent comme Flexitallic permet d’affiner le dimensionnement exact, de sélectionner le type spécifique (spiralé, profilé) et le matériau d’insertion adapté aux fluides concernés. Certaines technologies évoluées, comme les gammes Change™ développées par Flexitallic, répondent à des contraintes sectorielles précises avec des optimisations de performance documentées par retours d’expérience industriels.

L’audit d’installation constitue également une démarche pertinente, particulièrement lorsque des doutes subsistent sur l’adéquation technologique. Un benchmark avec des équipements similaires dans votre secteur permet de valider que le choix envisagé correspond bien aux pratiques établies et bénéficie d’un retour d’expérience suffisant. Cette documentation technique facilite ensuite la justification auprès des hiérarchies et des services achats, notamment face à l’objection récurrente du coût initial perçu comme élevé. L’analyse en coût total de possession (TCO) intégrant durée de vie supérieure, réduction des interventions de maintenance et limitation drastique des arrêts non planifiés démontre généralement la pertinence économique de l’investissement initial.

Concernant la complexité de pose, l’expertise requise relève davantage de la rigueur méthodologique que d’une technicité hermétique. Le respect des procédures de serrage, l’utilisation d’une clé dynamométrique calibrée et le suivi d’un ordre de serrage en croix constituent des pratiques standard en maintenance industrielle. La formation spécifique des équipes à ces bonnes pratiques, souvent proposée par les fournisseurs spécialisés, lève rapidement cette appréhension initiale. De même, la question de disponibilité rapide des pièces en cas d’urgence se résout par une gestion prévisionnelle des stocks critiques et l’identification en amont de fournisseurs capables d’assurer des délais courts sur dimensions standards.

L’identification précise de vos contraintes opératoires vous permet de qualifier objectivement si votre installation nécessite des joints semi-métalliques, au-delà d’une simple comparaison sectorielle.
